I_Tracker 👁️

컴퓨터 비전을 이용한 방탈출 공포 게임

게임 목표 🚀

• 열쇠 3개를 미션을 통해 괴물이 오기 전에 문을 열고 탈출하기

게임 규칙 ♟️

• 눈을 이용하여 사물을 바라보고 마우스 클릭하여 상호작용 한다

• 괴물을 바라보면 괴물은 움직이지 않는다

• 괴물이 붙잡으면 게임오버

미션 📖

1. 빠르게 비밀번호를 구하여 키패드를 입력하기

2. 레버를 바라보고 손을 쥐어 레버를 당기기

3. 그림과 가위바위보로 승리하기


게임 플레이 방법(250605)

0. 웹캠이 있는 윈도우 컴퓨터를 준비한다. (opencv.videocapture(0) 기준)
1. 게임을 다운로드 한다.
2. Python/Main.py를 실행한다.
3. Escape Room.exe를 실행한다.

게임 실행 파일 🗂️

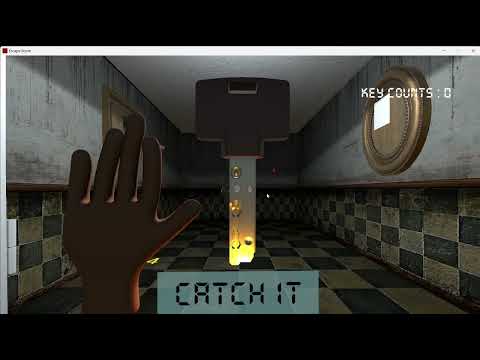

게임 시연 영상 🎬

사용된 모듈 🧱

OpenCV

OpenCv는 컴퓨터 비전에 관한 오픈소스 프레임워크로 이미지 처리와 프로세싱을 지원한다. 보편적으로 사용되어 선택하였다.

---

Unity

Unity 회사에서 개발한 게임 엔진이다. 보편적으로 사용되고 에셋의 선택지가 많아 선택하였다.

---

MediaPipe

MediaPipe는 구글에서 개발한 실시간 영상 인식 프레임워크로, 신체 부위의 위치를 정확하게 추적한다.

첫 프레임에서는 탐지기가 동작하고, 이후에는 추적기가 이전 프레임 결과를 바탕으로 연속적으로 랜드마크를 추정한다. 만약 추적 신뢰도가 낮아지거나 객체가 사라지면 다시 탐지기가 동작된다.

이런 방식으로 연산 효율성을 높이고, 실시간 성능을 보장하여 선택하였였다.

---

Flow Chart 📊

파이썬 스크립트 및 구조 🏛️

Network.py

• 시스템의 네트워크 통신을 담당한다.

• UdpManager, UdpState 클래스를 담당한다.

UdpState

이름	자료형	설명
current	int	현재 상태를 표시한다.
screen_size	list	Capture 상태로 넘어가기 위한 변수. 창 크기를 나타낸다.
calibration_points	dict	Running 상태로 넘어가기 위한 변수. Homography 점 4개를 반환한다.
-	-	-
is_get_screen()	bool	screen_size이 수신되었는지 확인하는 함수.
is_all_captured()	bool	calibration_points가 수신되었는지 확인하는 함수.
capture(w, h, iris)	void	점을 중심으로 가로 2w, 세로 2h인 calibration_points를 저장한다.

UdpManager

이름	자료형	설명
ip	string	보낼 IP를 설정한다.
send_port	int	보낼 포트를 설정한다.
receive_port	int	받을 포트를 설정한다
-	-	-
send(data)	bool	data를 UTF-8로 인코딩하여 BYTE로 송신한다. 성공시 True를 반환한다.
receive(message_type)	string	BYTE를 받아서 UTF-8로 디코딩하여 반환한다. 실패시 빈 문자열을 반환한다.
close()	void	모든 소켓을 닫고 연결을 종료한다.

---

Udp로 보내게 될 data의 형식을 가장 작게 압축할 수 있는 방식은 ASCII, UTF-8이 있으나,
ASCII가 UTF-8보다 범용성이 떨어지기에 만약을 위해 UTF-8을 인코딩 방식으로 선정했다.

또한, 수신과 동시에 이미지 처리를 해야 함으로, 동기 처리방식이 아닌, 비동기 처리를 선택했다.

데이터를 보내기 위한 문자열 처리과정은 함수

get_send_str(iris, hand)

으로 처리하여 문자열을 반환한다.

---

Tracker.py

• OpenCv 프레임워크를 이용하여 이미지 캡처와 프로세싱을 한다.

• MediaPipe 프레임워크를 이용하여 손과 눈의 위치를 추적한다.

• Tracker 클래스를 담당한다.

Tracker

이름	자료형	설명
face_mesh	mp.solutions.face_mesh	MediaPipe의 Face Mesh 모듈
hands	mp.solutions.hands	MediaPipe의 Hands 모듈
height, width	int	이미지의 가로와 세로길이를 저장한다.

이름	자료형	설명
set_image_size(img)	void	해당 이미지의 가로와 세로길이를 저장한다.
get_iris_pos(multi_face_landmarks)	(x,y)	홍채의 위치를 반환한다.
get_hand_pos(multi_hand_landmarks)	list(x,y,z)	손의 위치를 반환한다.
process(image_bgr, debug= False)	iris_pos, hand_pos	bgr형식의 이미지를 받아 홍채의 위치와 손의 위치를 반환한다.

---

468개의 face landmark에서 두 홍채 landmark만 추출한다. 홍채를 인식함에 있어서 두 홍채는 대부분 같이 움직임으로, 두 홍채 좌표의 평균을 반환한다.

손은 정수 x, y, z로 반환되는데 이 때, y축은 유니티 환경에 맞추기 위해 y축 대칭으로 처리된다. z는 정규화된 상대 깊이 값에 변화율을 높이기 위해 100을 곱한 정수를를 반환한다.

총 21개의 좌표를 2차원 list로 반환한다.

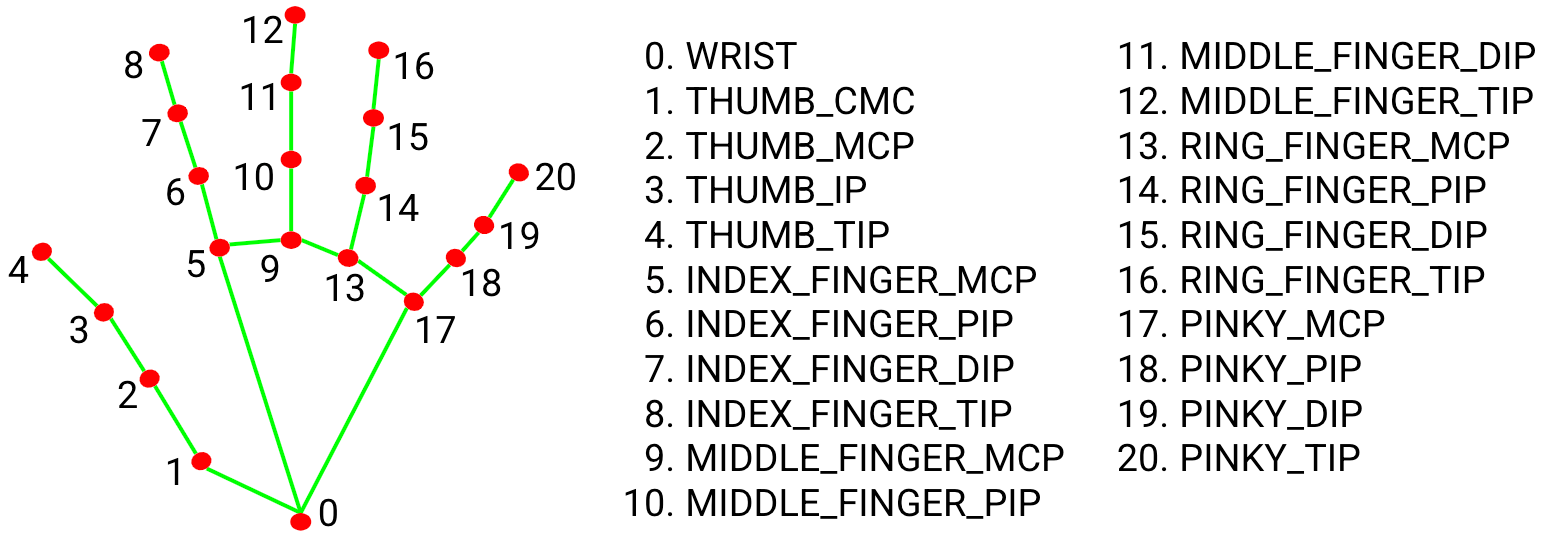

face_landmark, hand_landmark는 다음과 같이 인덱싱 되어있다.

---

xyMapper.py

• 눈의 위치 좌표를 화면 좌표로 변환하는 역할을 한다.

• 이 때 호모그래피(Homography) 변환을 사용한다.

• xyMapper 클래스를 담당한다.

xyMapper

이름	자료형	설명
H	np.array	호모그래피 행렬

이름	자료형	설명
xyMapper(calibration_points, screen_size)	void	호모그래피 계산을 위한 인수를 받고 호므그래피 행렬을 계산한다.
compute_homography(homography_points)	void	호모그래피 계산을 하여 H를 저장한다.
map_coordinates(xy_iris)	(x, y)	좌표를 호모그래피 행렬을 이용해 화면 위의 좌표로 변환하여 반환한다.

---

호모그래피의 2차원 평면을 변환을 응용해 카메라로 찾은 홍채 위치를 모니터 위의 점으로 변환시킨다.

힝싱 화면 크기 사이의 값으로 반환한다.

4. Main.py

• 메인 프로그램으로, 전체 시스템의 실행을 담당한다.

• 각 **상태(UdpState)**에 따라서 적절한 메소드를 실행한다.

• Tracker 에서 추적한 눈/손 위치 정보를 xyMapper 를 통해 화면 좌표로 변환하고, UdpManager를 통해 유니티 프로세스에 UDP 방식으로 실시간 전송한다.

• 통합된 App 클래스를 담당한다.

---

App

이름	자료형	설명
video	cv.VideoCapture()	Video_Index(기본: 0) 인 cv.VideoCapture 모듈
tracker	Tracker	Tracker 클래스 인스턴스
xyMapper	xyMapper	xyMapper 클래스 인스턴스
udp	UDPManager	UDPManager 클래스 인스턴스
state	UDPState	UDPState 클래스 인스턴스

이름	자료형	설명
read_video()	image(np.array)	video를 읽고, 성공하면 이미지를 반환한다. 실패시 프로세스가 종료된다.
wait_process()	void	wait state(0)일 때 진행되는 프로세스. ScreenSize를 저장한다.
capture_process(iris, shape)	void	capture state(1)일 때 진행되는 프로세스. xyMapper를 생성한다.
run_process(iris, hands)	void	매핑된 홍채 좌표와 손 좌표를 Udp로 전송한다.
process()	void	반복하여 처리되는 프로세스.
close()	void	종료시 호출되는 함수.

---

기존에는 모니터의 모서리 점 4개를 유니티 신호를 기반으로 측정하여 홍채 위치를 저장하고 이를 통해서 더욱 세밀한 값을 얻을려 했다.
그러나 웹캠 해상도의 문제와 동적인 얼굴 움직임들로 인한 기준점 변경 등 다양한 환경변수를 제거하고자 정적인 사각형을 사용하기로 하였다.
이 때 사각형은 가로 세로는 이미지 크기의 1/2, 가운데를 바라봤을 때의 홍채 위치가 중심인 사각형으로 설정하였다.

---

Unity 스크립트 및 구조 🏛️

UdpManager

• Udp 통신을 담당한다.

이름	자료형	설명
targetIp	string	보낼 IP를 설정한다.
targetPort	int	보낼 포트를 설정한다.
receivePort	int	받을 포트를 설정한다
startReceiving	bool	수신을 시작할지 설정한다.
data	string	처리되지 않은 수신된 data를 저장한다.

이름	자료형	설명
send(data)	void	data를 UTF-8로 인코딩하여 BYTE로 송신한다.

---

멀티스레드 방법으로 지속적으로 수신을 시도하고, 수신이 성공하면 FaceLandMark에 데이터 처리를 넘긴다.

---

FaceLandMark

• 수신된 트래킹 데이터 처리를 담당한다

이름	자료형	설명
EyePoint	Vector2	수신된 홍채 좌표를 저장한다.
HandPoints	Vector3	수신된 손 좌표를 저장한다.
HandFolds	int	손가락의 접힘 여부를 바이트 정수변환으로 저장한다.

이름	자료형	설명
DataProcessing(data)	void	data를 처리하여 EyePoint와 HandPoint에 저장한다.

---

손가락이 접혀있는지 여부를 확인하는 방법은 다음과 같은 수식으로 구해진다.

||손가락 끝 좌표 - 손바닥 끝 좌표|| < ||손가락 첫 관절 좌표 - 손바닥 끝 좌표||

각각의 손가락(검지, 약지, 중지, 소지)를 계산하여 부울 값을 받고, 이 이진값을 십진법으로 변환하여 정수로 저장한다.

예를 들면 다음과 같이 표현된다.

모양	손가락 접힘 여부부(이진법)	변환값값
주먹	1111	15
가위	1100	3
보자기	0000	0

---

EyeCheck

• 수신된 데이터와 게임 속 물체의 상호작용을 담당한다.

이름	자료형	설명
sphereCastRadius	float	레이캐스트 충돌 확인 범위를 설정한다.
maxDistance	float	레이캐스트가 탐색할 최대 거리를 설정한다.
EnemyOnSight	bool	시야에 적이 들어온 여부를 저장한다.

---

FaceLandmark의 EyePoint에 맞춰 RayCast를 이용해 2차원 평면일 때 충돌하는 물체를 찾아낸다. RayCast가 반환한 물체가 MissionObject면, 그에 맞는 미션을 불러온다.

---

Missions(Mission*.cs)

• 미션을 진행하고 미션 조건에 맞게 성공 여부를 확인한다.

• 미션에 따라 카메라를 조정한다.

미션의 성공 실패 여부를 보여주기 위해 딜레이 타임을 설정하였으며, Interact 함수를 이용하여 카메라 전환을 관리하였다. 각각의 미션은 MissionObject를 상속시켜 관리하였다.

GameManager

• 게임 클리어, 게임 오버를 관리한다.

프로젝트 Asset 목록 🎨

• Hand : unity asset store
• Blood splatter : unity asset store
• Demon : unity asset store
• Keypad : unity asset store
• Picture Frames : unity asset store
• Key : unity asset store
• Wall : unity asset store
• Lever : itch.io

---

추가로, 각 에셋에 대한 라이선스와 저작권 정책은 해당 링크에서 반드시 확인하시고, 프로젝트에 맞는 범위 내에서 사용하시길 바랍니다.

License

This project is licensed under the MIT License

Contributor

• H00ong(박재홍)
• Relained(김세원)
• ZiLa3(김민석)
