基于国民技术提供的加密芯片数据，进行芯片引脚可视化配置系统，主要用于：
- 在线可视化配置：通过直观的可视化界面进行芯片引脚功能分配
- 项目管理：支持多项目管理，便于维护不同项目的芯片数据
- 冲突检测：实时检测引脚功能冲突，提供智能提示
- 数据导出：支持导出 Excel、SVG、PNG、PDF 等多种格式
- 进入芯片引脚可视化配置页面
- 在页面中选择需要配置的芯片（芯片数据由国民技术提供加密后的数据）
- 页面中进行引脚功能分配

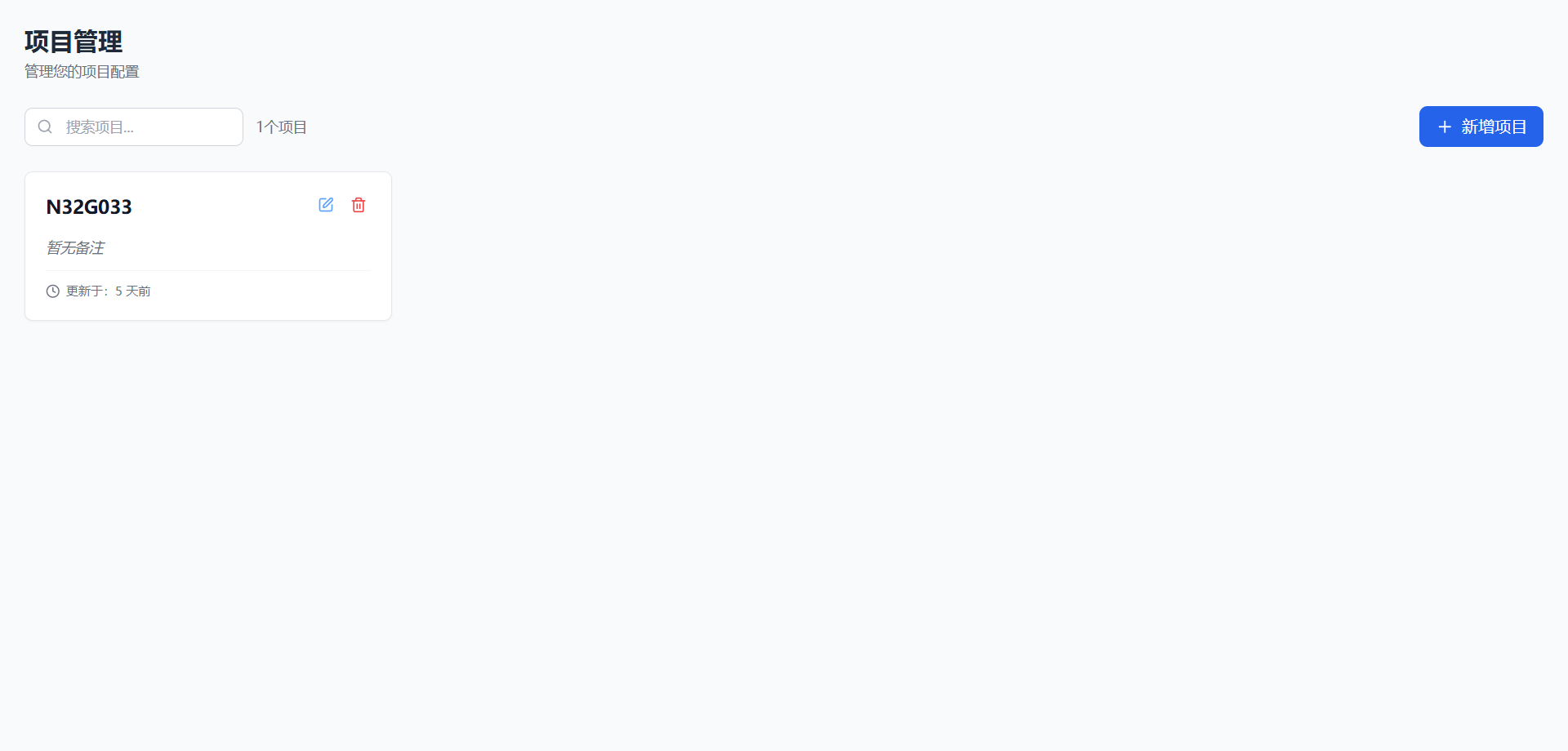

- 在首页点击 "新增项目" 按钮
- 输入项目名称（必填）和备注信息（可选）
- 点击 "上传TXT" 按钮，上传加密后的芯片数据
- 点击 "确认" 保存项目
- 在项目列表中点击项目卡片上的 编辑按钮
- 修改项目名称或备注信息
- 点击 "确认" 保存修改
- 在项目列表中点击项目卡片上的 删除按钮
- 确认删除操作（将同时删除该项目下的所有芯片数据）
- 点击 "上传TXT" 按钮，上传加密后的芯片数据
- 系统会自动解析数据并展示在芯片列表中
- 在芯片列表中点击对应芯片右侧的 删除按钮
- 确认删除操作
- 保存项目后，芯片数据会自动删除
在预览页面顶部左侧的搜索框中输入关键字，系统会在以下位置搜索：
- 引脚名称（如 PA0, PB1）
- 引脚数字功能（Digital 功能列表）
- 引脚模拟功能（Analog 功能列表）
搜索特性：
- 输入至少 2 个字符后开始搜索
- 匹配的引脚会高亮闪烁 5 秒
- 支持实时搜索
在搜索框右侧的下拉框中选择项目下的其他芯片，即可切换查看不同芯片的引脚配置。
-

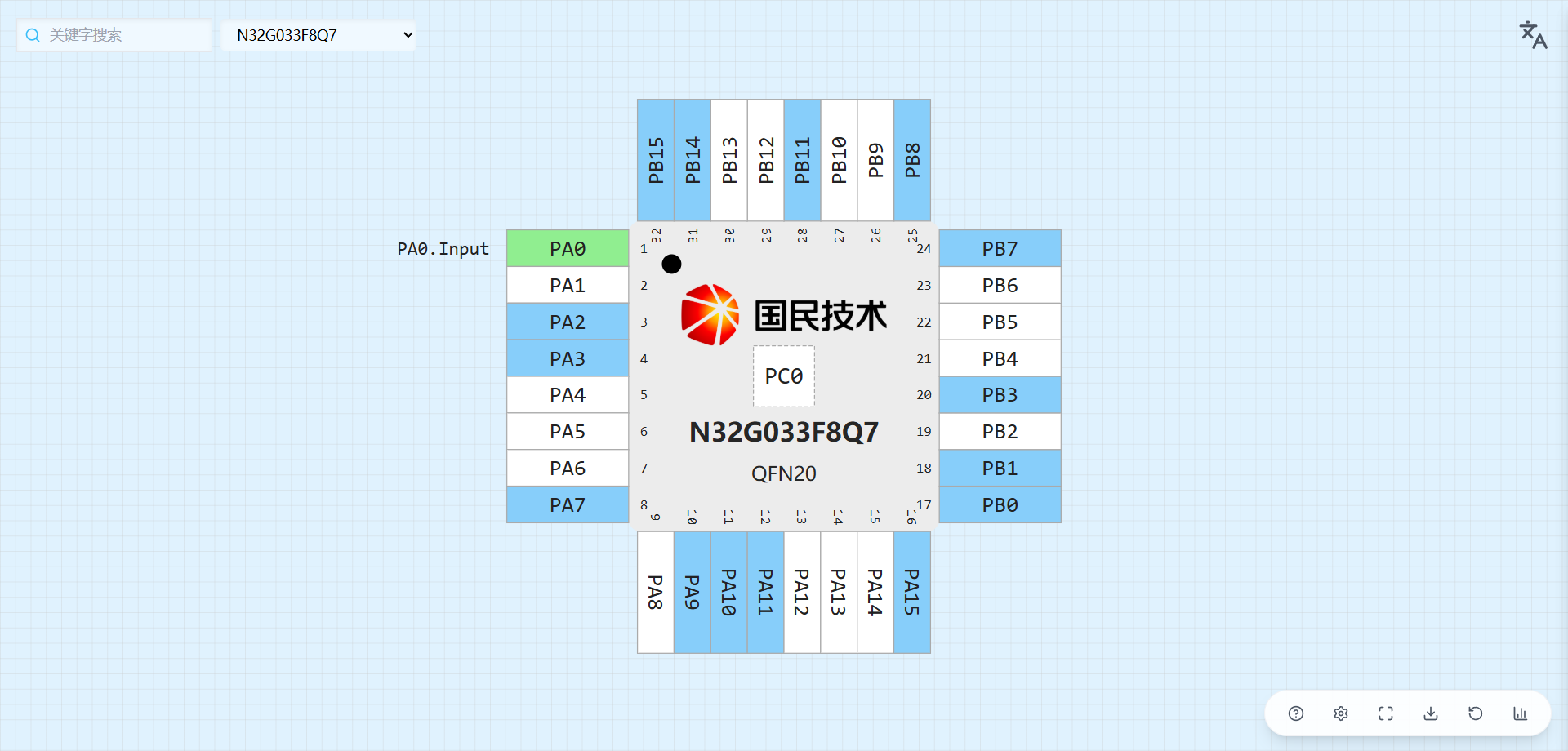

点击引脚：点击中间芯片图中的任意引脚
-
选择功能：在弹出的下拉菜单中选择要分配的功能
- Common：通用功能（Reset、Input、Output、EXTI）
蓝色边框 - Digital：数字功能列表
绿色边框 - Analog：模拟功能列表
红色边框
- Common：通用功能（Reset、Input、Output、EXTI）
-
确认选择：点击功能选项完成分配
系统会实时检测引脚功能冲突：
- 冲突提示：如果选择的引脚功能与其他引脚冲突，下拉菜单中会以 黄色背景 高亮显示冲突选项
- 冲突确认：点击冲突选项时，系统会弹出确认对话框，显示冲突的引脚信息
- 冲突高亮：冲突的引脚会在芯片图上以 红色闪烁 提示
- 冲突详情：可在右下角工具栏的 "信息" 面板中查看所有冲突详情
在引脚功能下拉菜单中选择 "Reset" 选项，即可清除该引脚的功能分配。
预览页面右下角提供以下工具：
- 撤销：撤销上一步操作（快捷键：Ctrl+Z）
- 重做：重做已撤销的操作（快捷键：Ctrl+Y）
- 支持多级撤销/重做
- 缩放：使用鼠标滚轮缩放画布
- 拖拽：按住空格和鼠标左键拖拽画布移动
- 重置布局：重置画布布局到默认状态（快捷键：Ctrl+0）

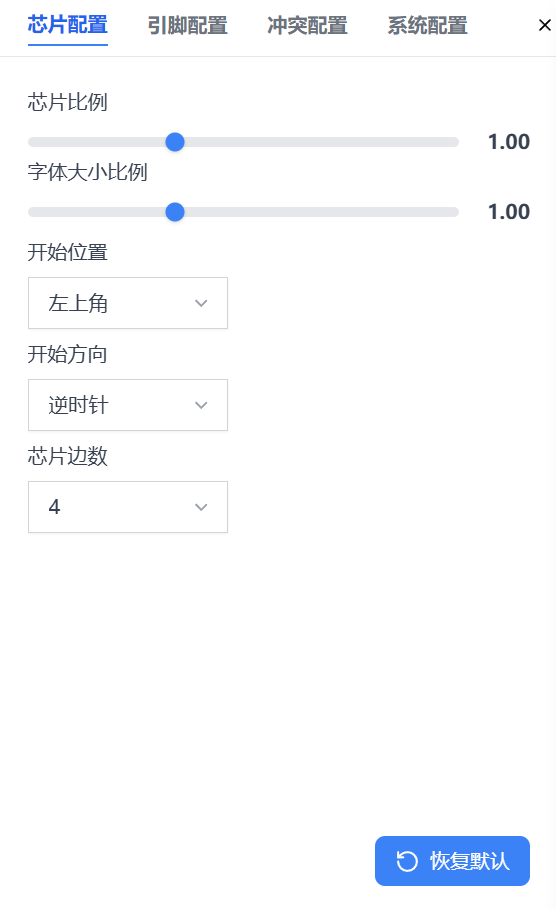

点击设置按钮打开配置面板：
芯片配置：
- 芯片比例：调整芯片大小（0.5x - 2.0x）
- 字体大小：调整引脚名称字体大小
- 开始位置：选择引脚编号开始位置（左上角/右上角/右下角/左下角）
- 开始方向：选择引脚编号开始方向（顺时针/逆时针）
- 芯片边数：选择芯片边数（2边/4边）
引脚配置：
- 数字功能颜色：自定义数字功能引脚的颜色
- 模拟功能颜色：自定义模拟功能引脚的颜色
- 通用功能颜色：自定义通用功能引脚的颜色
- 可根据个人喜好进行颜色定制
- 全屏：点击全屏按钮进入全屏模式
- 取消全屏：在全屏模式下点击取消全屏按钮退出
点击下载按钮打开下载面板，支持导出以下格式：
Excel 导出：
- 导出当前项目的所有芯片配置
- 包含引脚信息、功能选择等
- 支持多芯片数据合并导出
SVG 导出：
- 导出矢量图形格式
- 可无损放大，适合打印和文档使用
PNG 导出：
- 导出位图格式
- 适合截图和快速分享
PDF 导出：
- 导出 PDF 文档
- 适合正式文档归档
点击恢复默认按钮，恢复当前芯片所有引脚配置的值

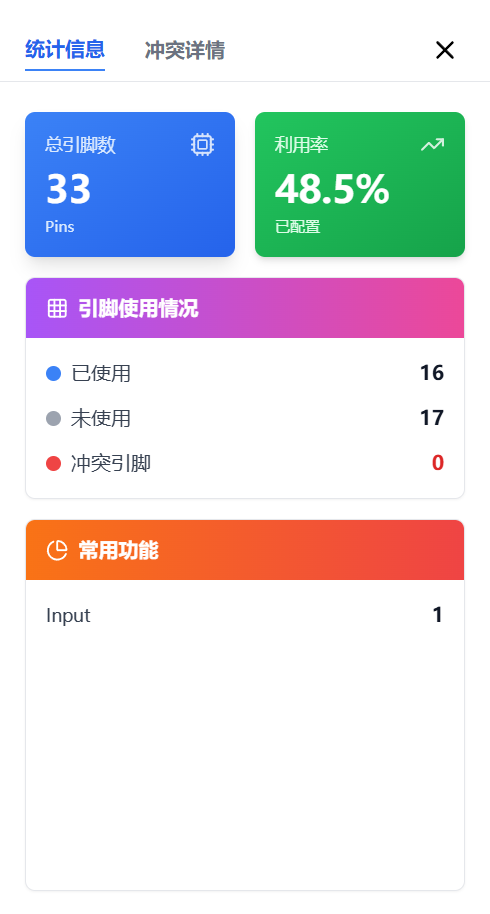

点击信息按钮打开信息面板，包含两个标签页：
统计信息：
- 总引脚数
- 已使用引脚数
- 未使用引脚数
- 冲突引脚数
- 各类型引脚统计（数字/模拟/通用）
冲突详情：
- 显示所有引脚冲突情况
- 列出冲突的引脚对
- 提供冲突原因说明
- 支持快速定位冲突引脚
冲突配置
- 功能冲突检测：
- 同一功能不能分配给多个引脚
- EXTI中断线冲突检测：
- 同一 EXTI 线不能分配给多个引脚
|
|
|
|
